铝型材精密切割锯床,是为适应我国铝、塑型材加工业的发展而开发的新机型。该机可通过电气系统自动完成加工全过程,操作简单、安全可靠、技术先进、易于维护保养。主要用于铝型材、门窗、幕墙型材的下料切割。刀具使用硬质合金锯片,切削速度快、生产效率高、加工精度高。
1、电 源: 380V 50HZ 三相四线制
2、电机功率: 2.2KW
3、气源工作压力: 0.5~0.8MPa
4、耗气量: 0.6L/min
5、锯片规格: φ450×4.4×φ30 Z=120
6、锯片转速: 3400r/min
8、锯切角度: 45°,90°
9、锯切宽度MAX: 120mm
10、锯切高度MAX: 200mm×90°,120 mm×45°
11、进刀速度: 无级调速0~3m/min
12、外形尺寸: 1100×1350×1750mm
13、重量: 500kg
1、 结构特点
机床的床身上装有一个锯头。锯头为固定的,切割准确可靠。
床身左右两侧装有可移动的定料托料台,电气控制元件按装在机头上。工件放到工作台上后,只要操作人员按操作规程按下按钮,机器即完成工件压紧、切割、刀具返回、压紧松开等工序。
该机的设计充分考虑到了工作人员的安全。锯头运动部分,全部罩在可开启的,坚固的安全罩内。气动控制系统设有手控制按钮,保证操作安全。
2、主要组成
本机主要由电器箱、锯头、床身、操作台、托料架、工作台等主要部分组成。

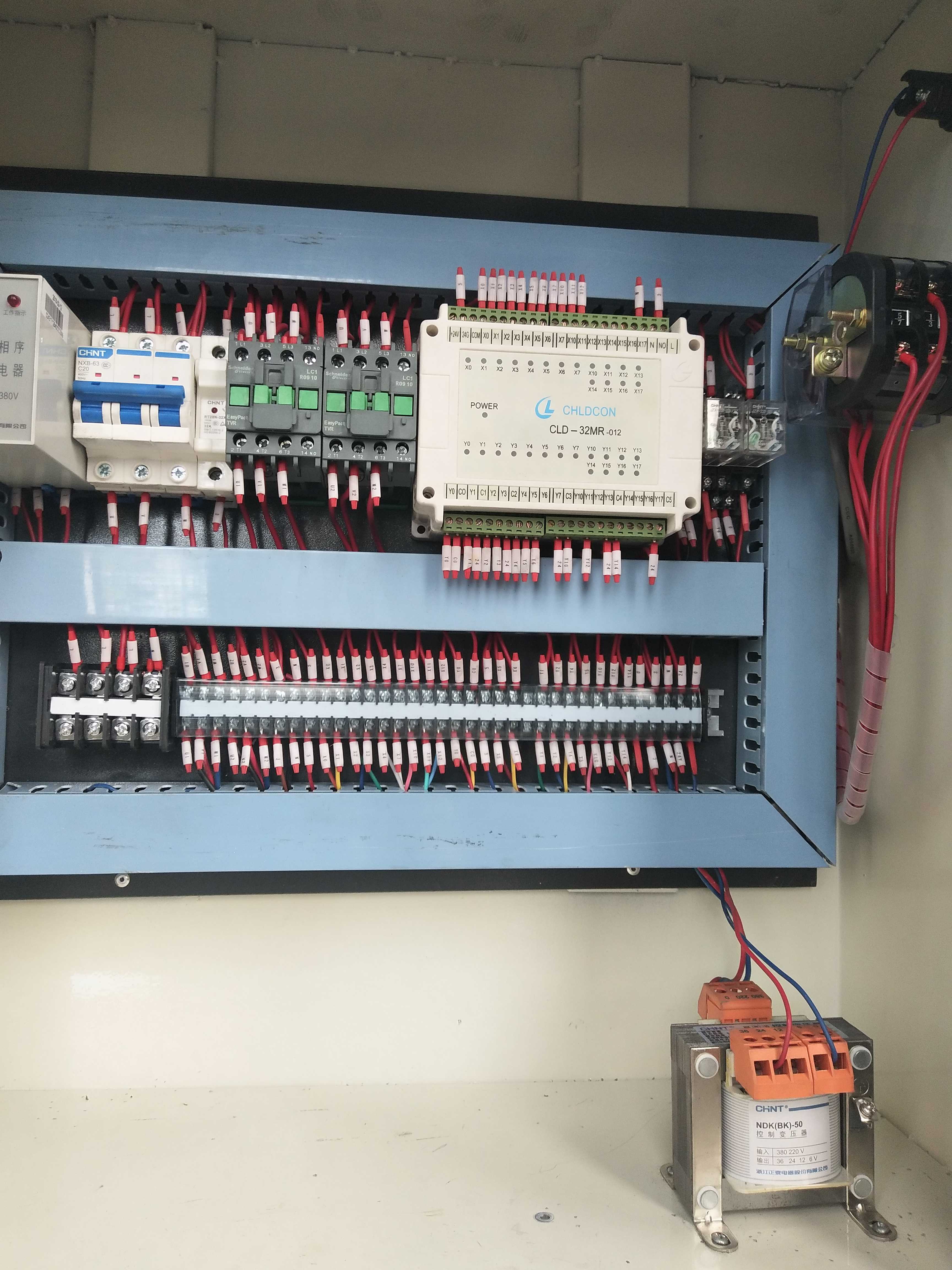

2.1、电器箱
本机型电器箱为一体,电器保护元器件、电源开关等均装于此箱,通过电线、与机床相应的运动部件连在一起。

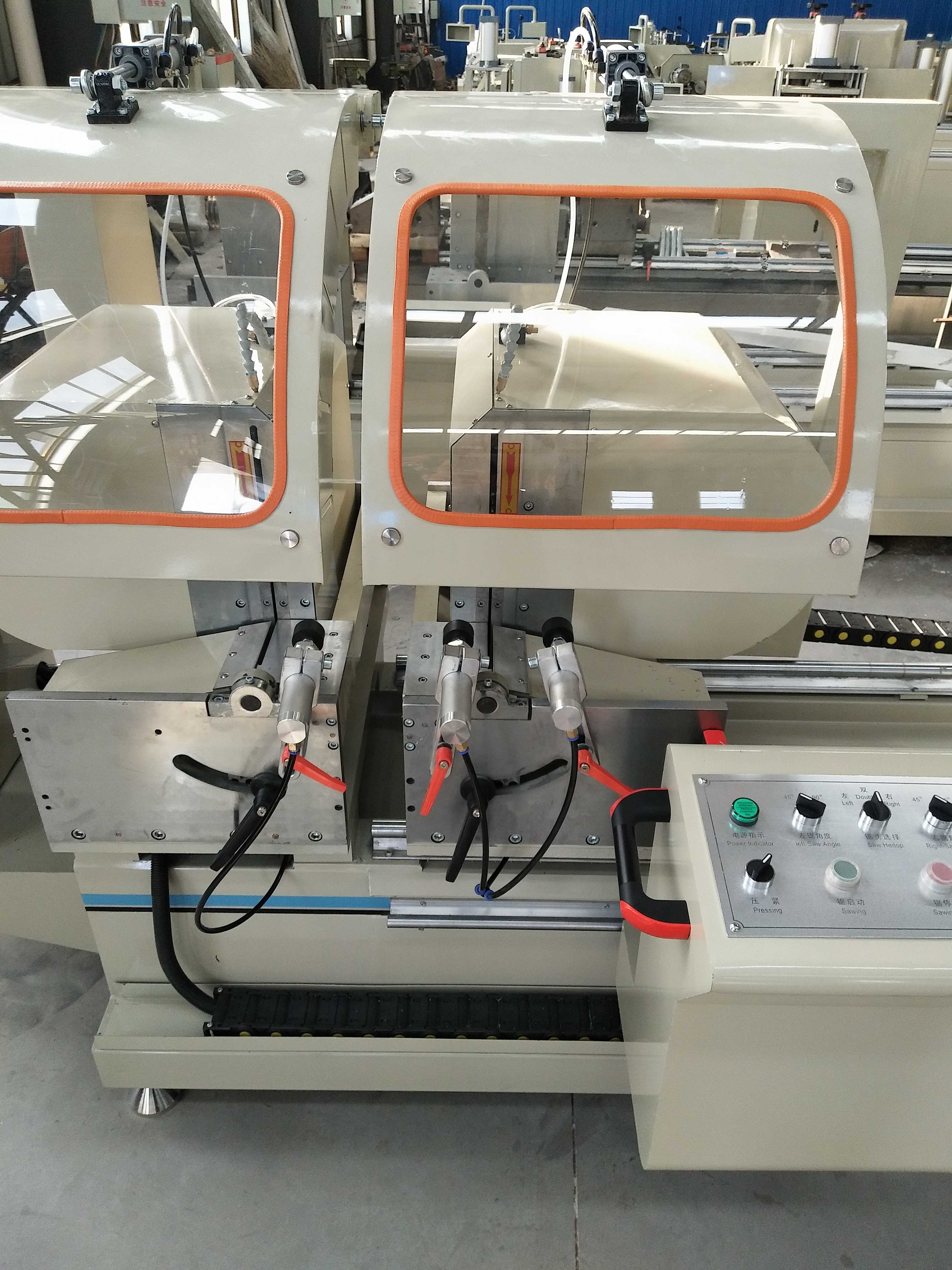

2.2、锯头
锯头为固定锯头,锯片的切割进给由双作用气液阻尼缸完成。其气动控制系统具有无级调速的功能,根据加工需要,可调节其进给及返回的速度,使之具有慢速进给快速返回的功能。
2.3、床身
它是由低碳钢矩型钢管焊接而成,焊后经时效处理,确保了床身的刚性和稳定性。
2.4、操作台
操作台装在机身前侧,高度适中,操作方便。
